Trifolio: geometría diseñada, no improvisada

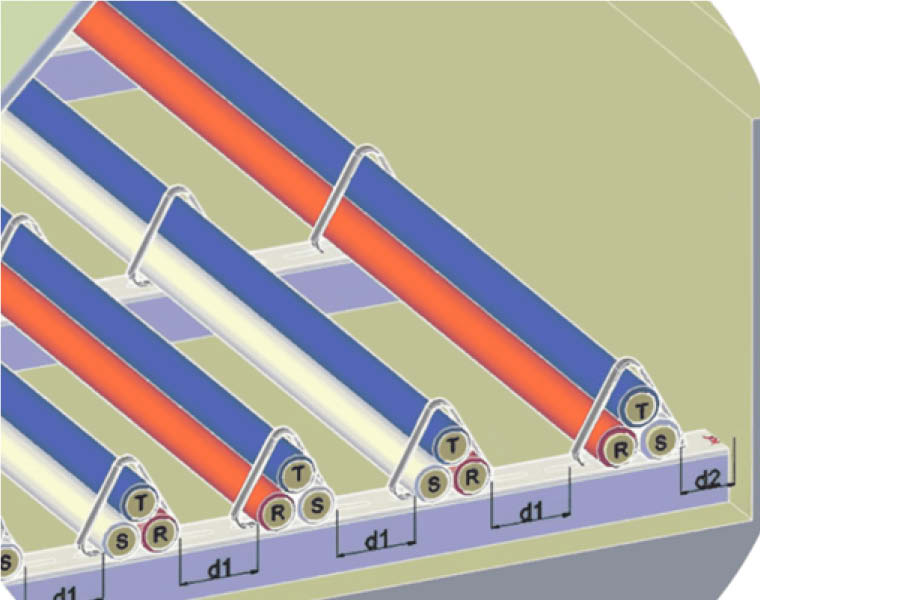

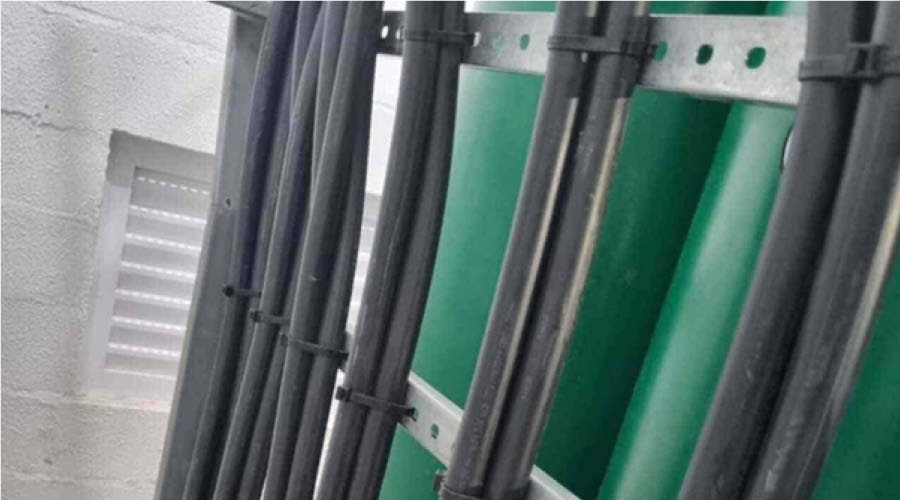

La disposición en trifolio agrupa los tres cables unipolares formando un triángulo equilátero, fijados mediante bloques fabricados en material no magnético (como poliamida o aluminio). Usar material ferroso concentra el flujo magnético y genera calentamiento adicional, anulando parcialmente los beneficios de la configuración.
Sus objetivos son claros: reducir las fuerzas electromagnéticas entre conductores, disminuir la reactancia inductiva y mitigar el calentamiento por inducción en estructuras metálicas próximas. Esta práctica está respaldada por las normas IEC 60364-5-52 e IEC 60287.
Disposición plana: válida, pero con condiciones
La disposición plana —cables en paralelo y separados— es técnicamente válida y está normatizada. Su uso no es un error en sí mismo, siempre que las fuerzas mecánicas sobre cables, bandejas y soportes sean correctamente estimadas y consideradas en el diseño.
El problema surge cuando se adopta sin esas consideraciones, especialmente en sistemas de alta corriente.
Fuerzas electromagnéticas y cortocircuito
Por la Ley de Ampere, conductores próximos con corriente se atraen o repelen. La fuerza entre ellos es proporcional al cuadrado de la corriente (F ∝ I²/d), lo que hace el efecto altamente no lineal: durante una operación normal genera vibraciones y fatiga en soportes; durante un cortocircuito —donde la corriente alcanza decenas de veces el valor nominal— las fuerzas se vuelven violentas y pueden desplazar cables, dañar bandejas y deformar aislamientos. No es un escenario teórico: es un riesgo real y documentado.
Por qué el trifolio cambia el comportamiento
En un sistema trifásico balanceado, la suma vectorial de las corrientes de las tres fases es cero en todo momento. Cuando los conductores están agrupados simétricamente en trifolio, sus campos magnéticos se cancelan casi completamente en el espacio exterior. Este cancelamiento activo —no una simple "reducción"— explica sus ventajas: menores fuerzas resultantes, mayor estabilidad mecánica y reducción drástica de corrientes inducidas (eddy currents) en estructuras metálicas.
Importante: la reducción es significativa, pero no total. Incluso en trifolio, un cortocircuito severo genera fuerzas que exigen fijación robusta y correctamente dimensionadas.
Condición de validez: los beneficios son plenos en sistemas balanceados. Con desbalance significativo de cargas, el cancelamiento es parcial.
Conclusión
La elección entre disposición plana y trifolio no es una preferencia de montaje: es una decisión de ingeniería con consecuencias electromagnéticas, térmicas y mecánicas concretas. La disposición plana es válida cuando se aplica con el dimensionamiento mecánico adecuado. El trifolio es la solución recomendada en alta corriente, donde minimizar activamente estos efectos deja de ser opcional. En sistemas trifásicos de alta corriente, ignorar esta distinción no es una simplificación operativa. Es un riesgo calculado (generalmente sin los cálculos).
